數控車床MKS-LY46DW
時間:2021-06-28 09:06:48閱讀次數:3223
- 產品介紹
功能概述：
有尾座，尾頂進出可選用液壓或氣動方式。
使用三和刀塔，8~12工位。
z軸行程大，達480mm，可精加工長軸零件。
z軸大絲桿中32mm，力大、速度快。
本機大量使用洗衣機中軸，自行車軸，風扇軸等加工行業。
|
黑色、白色/全防護內罩 |
機床外觀和護罩 |
|
導軌滑動方式 |
直線導軌 |
|
X軸最大行程 |
260mm |
|
Y軸最大行程 |
70mm |
|
Z軸最大行程 |
400mm |
|
最大回轉直徑 |
450mm |
|
刀臺回轉直徑 |
260mm |
|
頂針間最大加工長度 |
380mm |
|
X軸G00速度 |
18M/MIN |
|
Y軸G00速度 |
5M/MIN |
|
Z軸G00速度 |
18M/MIN |
|
型號 |
A2-5 |
|
主軸通孔 |
54 |
|
主軸最高轉速 |
4000r/m |
|
最大通過棒料 |
45mm |
|
裝刀方式 |
刀塔 |
|
排刀20*20鏜孔25 |
刀柄型號 |
|
設備凈重（T) |
3.53 |
|
長*寬*高 |
2400*1650*1880 |
|
行程 |
80mm |

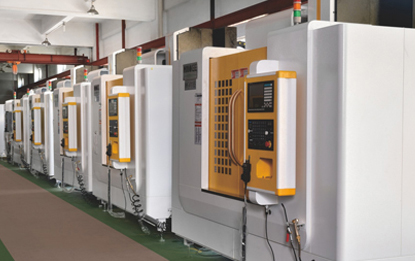

- 1 、鑄鐵經高溫回爐及六個月以上的時效處理。
- 2、嚴謹?shù)呐溲b工藝（線軌裝配、絲杠裝配、軸承裝配等）。
- 3、精湛的鏟刮工藝(馬達座鏟刮、主軸端面鏟刮、立柱安裝面鏟刮）。
- 4、科學的生產制作，全程可追溯的品質管控制度。
- 1、在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，
- 2、保證機床各部的加工和裝配精度。實測出機床正式定位精度和重復定位精度。
- 3、整機檢測主軸垂直度與工作臺平面的精度，要求精度保證0.01mm以內。
- 4、整機檢測Z軸導軌與工作臺垂直度，要求精度保證0.01mm以內。
- 5、整機檢測XY軸導軌垂直度，要求精度保證0.005mm以內。
